涂布机

主要用于纸张、布匹、皮革、铝箔、塑料薄膜等的表面涂布工艺生产，此机是将成卷的基材均匀涂上一层特定功能的胶、涂料或油墨等，并烘干后收卷。

在整个工艺流程中，涂布环节是最重要的一环，直接决定了生产物料的质量。

就像化妆上底妆，粉底液没涂均匀会造成肤色不均，而涂料要是不均匀，则无法保证物料每平方的防护效果一致，便会给用户造成经济损失。

因此为保障生产效率和质量，要求涂布机工作时涂布要高度均匀、且能实现高速不停机自动换卷。

想要高能效，就从控制系统入手

海浦蒙特涂布机控制系统方案，收卷采用无张力反馈转矩控制，速度闭环，双工位自动接料换卷，可避免菜心式不良收卷，从而使收卷效果更好。

案例1  全伺服涂布机

方案优势

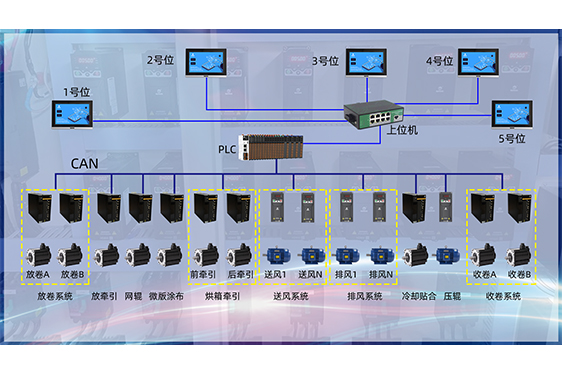

 ▶“PLC+伺服+变频+HMI”的深度软硬件协同

▶ 5地触摸屏监控，张力控制精准，加/减速及收放料速度平稳

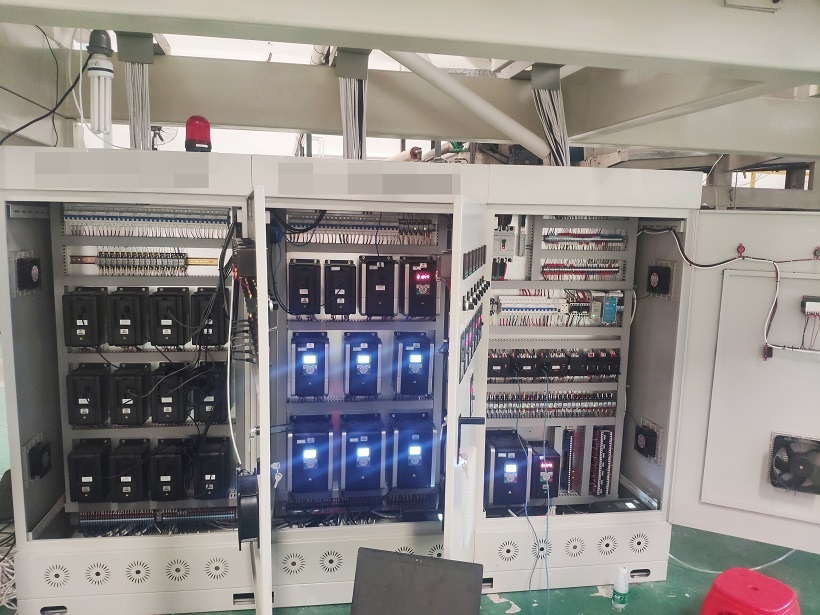

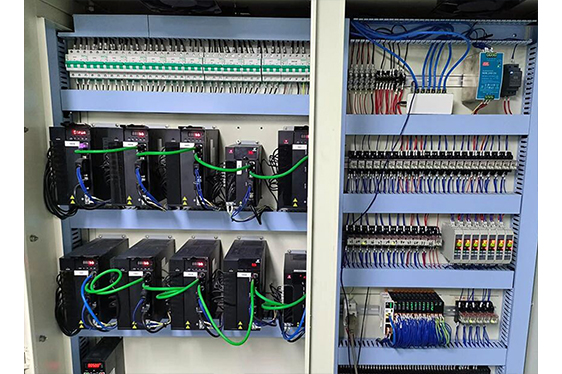

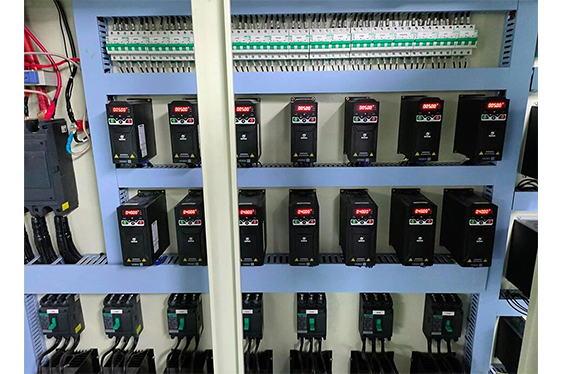

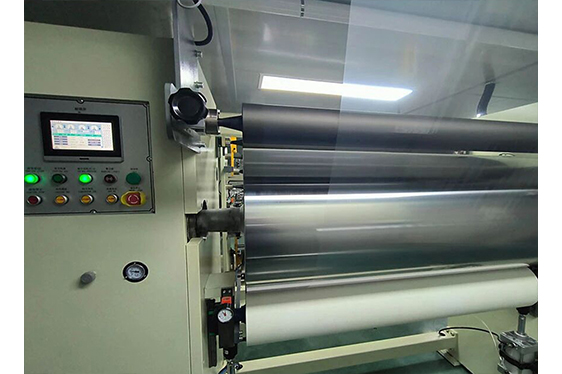

应用现场

项目配置：

15台 HD800 变频器

10台 HS30 伺服驱动器

5台 HV01触摸屏

1台 HC30 PLC

案例2  超宽幅涂布机

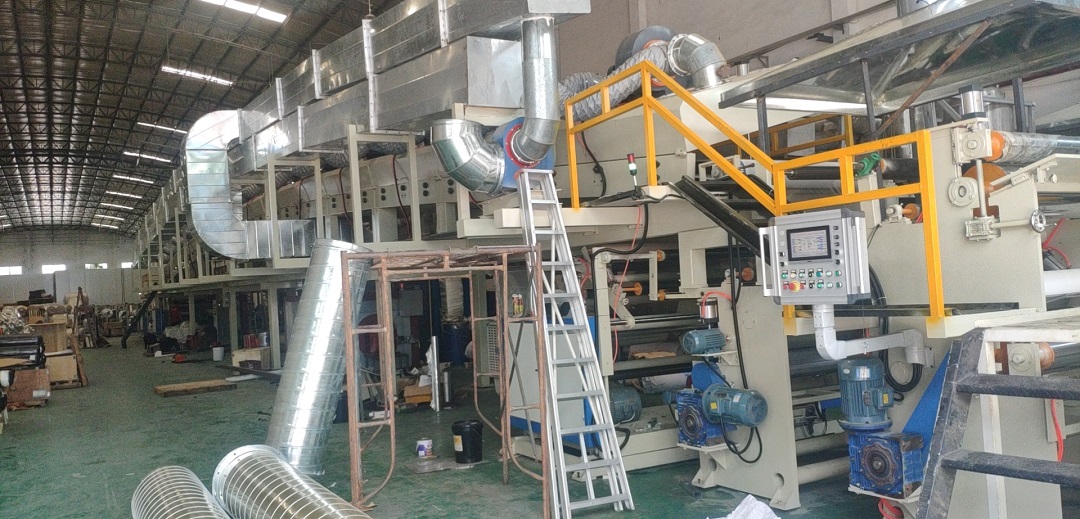

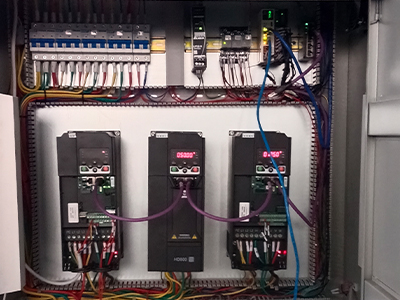

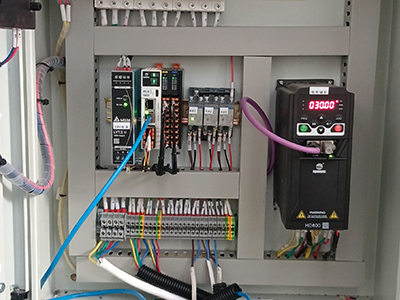

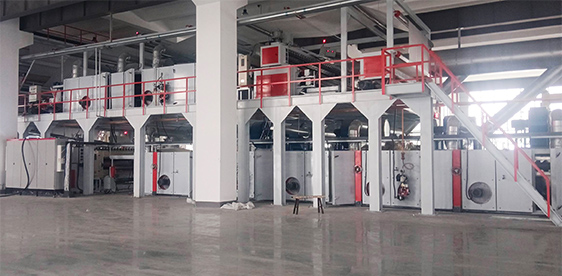

应用现场

项目配置

7台 HC30 PLC

39台 HD800 变频器

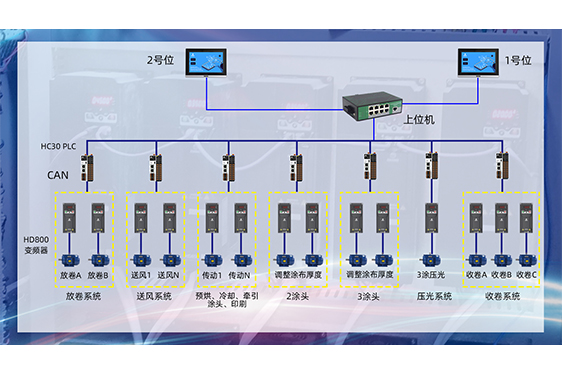

方案特点

■ HC30 PLC采用以太网通讯

针对 85 米超长机身，HC30 PLC采用以太网完成远距离信号传输，分布式控制架构，大幅减少整机线束，降低长线设备配线施工压力。

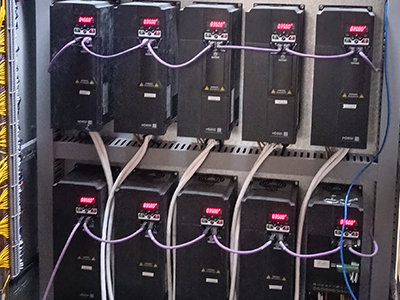

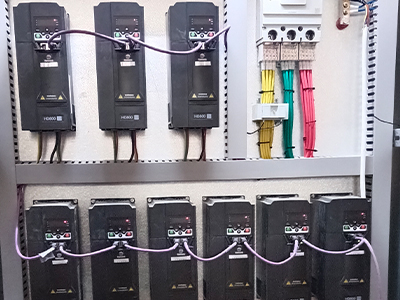

■ HD800 变频器 CAN 总线组网

所有HD800 变频器通过 CAN 总线串联组网，简化接线工序，大幅缩短超长设备装配工期，实现调试时间大幅缩短60%，人力成本减少 60%，高效完成高难度长线设备交付。

■ 总线全域数据采集

系统实时读取所有变频器运行参数，故障点位可快速定位，无需分段逐一排查线路，降低长线设备检修成本。

案例3：大型高端涂布机——四放双收、镀铝膜

电气配置:

双10寸HV01系列触摸屏；

3个HC10 系列IPLC主模块，模块之间采用CAN通讯；

64输入，48输出，8路高速脉冲，15路模拟量；

15台风机使用HD20变频器，

12台主传送/收放卷使用HD50变频器。

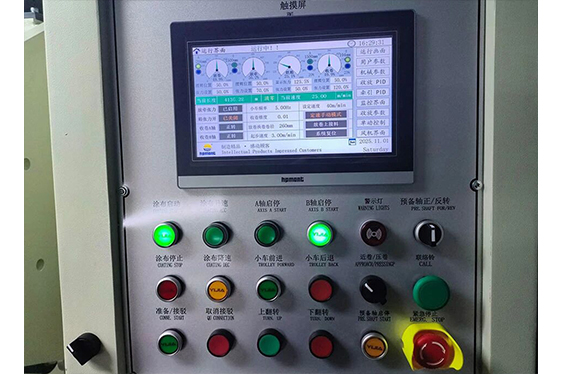

其中，有三种涂胶模式供选择：网纹涂，转移涂，刮涂。操作人员通过触摸屏选择设备某一部分进行涂胶，其他涂胶部分就可以不联动运行，由此避免资源损耗。

放卷双工位有张力反馈速度控制，收卷有无张力反馈转矩控制或有张力反馈速度控制两种模式可供选择，中间传动带张力摆杆PID同步控制，可保证涂布均匀。

凭借着系统兼容度高、性能强大，该套系统方案已经大规模应用于高端涂布机，帮助无数用户大幅提升设备运行的稳定性，保障物料生产品质。

持续钻研产品方案和切实考虑用户需求是海浦蒙特制胜市场的关键。不断突破，锐意进取，海浦蒙特正在工控阶梯上一步一步拾级而上，让用户都能找到更高能效的方案！

选择hpmont，涂布不匀不再愁。
